Une bombe aérosol peut correspondre à une référence d'interface courante sans pour autant être le composant adapté à une ligne de remplissage. L'information manquante ne réside généralement pas dans une décimale supplémentaire, mais dans le contexte de cette référence : le matériau de la bombe, la famille d'orifices de 25,4 mm, le type de valve, la méthode de mesure et la procédure à suivre en cas d'écart. Cette valeur ne devient pertinente pour l'approbation que lorsque ces détails permettent d'identifier la combinaison bombe-valve-outil prévue. Cette distinction est cruciale avant qu'un acheteur n'approuve un devis, un lot entrant ou un essai de ligne.
La valeur de hauteur de contact n'est utile que si l'interface prévue, la base de mesure et la réponse d'acceptation sont clairement définies. Un cahier des charges pertinent doit répondre à quatre questions pratiques avant toute intervention sur une machine : De quelle famille de conteneurs s'agit-il ? Quel type de coupelle de vanne est prévu ? Comment la mesure sera-t-elle effectuée ? Que se passe-t-il si le résultat est hors plage ? Sans réponse à ces questions, différentes équipes risquent d'appliquer la même valeur à différents assemblages.

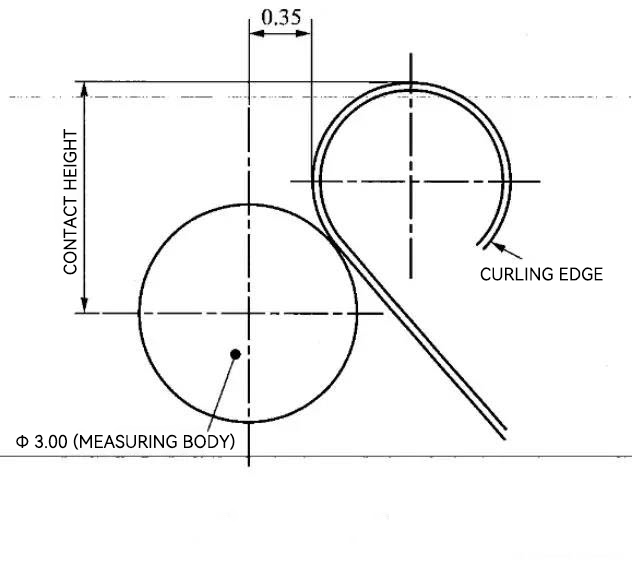

La hauteur de contact est une dimension d'ouverture de canette référencée à une jauge utilisée pour positionner l'interface aérosol de 25,4 mm pour la relation de sertissage valve-coupelle prévue. Il s'agit de la distance mesurée à l'aide d'un calibre entre l'ouverture de la boîte et le piston de la valve, utilisée lors du réglage de l'interface de fermeture.
Conclure Il s'agit de l'opération mécanique qui fixe la coupelle de la valve à l'ouverture de la canette. La jauge ne mesure pas la hauteur totale de la canette et ne décrit pas simplement le profil visible du goulot.
La documentation de contrôle qualité des aérosols indique la hauteur de contact et la hauteur de sertissage après sertissage comme des mesures distinctes. Il est important de bien distinguer les deux valeurs : le contrôle d’ouverture sert à définir les paramètres de l’outillage, tandis que la hauteur de sertissage concerne la fermeture formée. Un rapport de réception mentionnant la « hauteur » pour les deux valeurs peut créer une confusion entre le contrôle de la boîte à réception et un résultat obtenu après le formage mécanique de la coupelle de la vanne. Indiquez le nom de la mesure, la référence du dessin et l’étape du processus pour chaque valeur rapportée.
Une coupelle de valve d'aérosol est sertie contre l'anneau du récipient pour créer la fermeture étanche sous pression décrite dans l'assemblage. C’est ce rôle fonctionnel qui explique l’importance du contrôle d’ouverture : il permet d’établir une relation entre les composants qui servira au processus de fermeture. Une lecture conforme ne suffit pas à elle seule à prouver l’étanchéité, la compatibilité du produit ou le statut de libération de l’aérosol fini.
Une exigence de hauteur de contact exploitable précise le matériau, l'ouverture, le type de coupelle de soupape, la référence, la méthode de mesure et la réaction aux valeurs hors tolérance. Dans le cadre d'une discussion sur l'emballage des boîtes Baixi, cette structure à six champs garantit au fournisseur de boîtes, au fournisseur de soupapes et à l'emballeur les mêmes informations de travail avant qu'ils ne comparent des documents pouvant utiliser des termes, des calibres ou des révisions de composants différents. Il s'agit d'un outil de contrôle des approvisionnements, et non d'un substitut au plan de référence ou au plan de validation.
La norme EN 14848 spécifie les dimensions critiques de la coupelle de valve pour le sertissage dans des récipients aérosols métalliques à ouverture de 25,4 mm. Il s'agit de la limite de composant qu'un cahier des charges doit respecter. Un embout à ouverture facile pour boisson ou un « couvercle » générique ne constituent pas la même pièce qu'une coupelle de valve d'aérosol ; ils ne doivent donc pas servir de preuve de compatibilité pour cette application.
| Champ à contrôler | Ce que le brief doit nommer | Pourquoi cela change la décision |
|---|---|---|
| Récipient | Famille de matériaux, de construction et d'ouvertures | Une valeur nominale ne peut être détachée du système de conteneur couvert. |
| coupelle de soupape | Dessin, révision, matériau et association de composants prévue | La coupelle fait partie de l'interface de fermeture mécanique. |
| Référence | Norme désignée, dessin client ou échantillon de configuration approuvé | Elle détermine quelles cibles et quel niveau de tolérance prévalent réellement. |
| Mesures | Type de jauge, référence, positions, règle d'échantillonnage et format d'enregistrement | Cela permet de comparer les résultats entre le contrôle à réception et la chaîne de production. |
| chèques de compagnie | Contrôles pertinents après sertissage, fonctionnels ou spécifiques au produit | Cela évite qu'une simple lecture ne soit confondue avec une approbation de clôture. |
| Règle de réponse | Qui détient, compare, ajuste, vérifie et libère | Cela empêche qu'un résultat aberrant ne devienne une décision locale non documentée. |
Une fois ces champs remplis, l'acheteur dispose d'un point de départ maîtrisé pour discuter de l'emballage. Canettes Baixi peut recevoir cette demande définie sans considérer une page produit de boisson comme une preuve de compatibilité de la valve d'aérosol ; l'examen technique a toujours besoin de la canette, du couvercle de la valve, du dessin et du contexte de la ligne.
La valeur couramment citée de 4,25 ±0,20 mm appartient à un contexte d'ouverture en aluminium de 25,4 mm défini et ne doit pas être copiée dans une demande d'aérosol non qualifiée. La norme EN 15006 est la source de la valeur courante de 4,25 mm, mais cette valeur doit être précisée en fonction du système d'aluminium concerné, du document applicable et de la relation prévue entre la soupape et le godet. D'autres matériaux, familles d'orifices, hypothèses d'outillage, spécifications régionales ou plans clients peuvent nécessiter d'autres exigences.
Une demande claire va donc au-delà de la simple mention « hauteur de contact : 4,25 mm ». Elle précise le matériau et la construction du conteneur, confirme la famille d’ouverture de 25,4 mm, indique la référence du document ou du dessin (révision) et indique si la tolérance mentionnée constitue le critère d’acceptation. Si ces informations sont manquantes, considérez cette valeur comme une question de compatibilité non résolue plutôt que comme un critère d’acceptation.
La norme EN 14850 est la méthode de référence pour mesurer la hauteur de contact sur les récipients aérosols métalliques avec une ouverture de 25,4 mm. L'acheteur n'est pas tenu de reproduire la norme dans une demande de devis, mais l'équipe doit identifier l'instrument de mesure approuvé ou la méthode équivalente, son réglage de référence, les emplacements à contrôler et la méthode d'enregistrement des mesures. À défaut, un certificat du fournisseur et le résultat de réception du remplisseur pourraient sembler contradictoires s'ils n'ont jamais été établis selon les mêmes critères.
La règle de réponse écrite doit préciser si une lecture inattendue déclenche une comparaison de documents, la création d'un groupe entrant distinct, une vérification de configuration, un contrôle de fermeture supplémentaire ou un redémarrage contrôlé. Son contenu dépend des spécifications et de la validation du produit ; il n'existe donc pas de limite de blocage universelle. Avant toute modification d'outillage, l'équipe doit savoir précisément quel élément (boîte, tasse, méthode et enregistrement) est comparé.
Un contrôle reproductible consigne l'instrument, la donnée ou la méthode, les emplacements, les relevés, l'identifiant du lot et la combinaison de composants prévue. En pratique, cet enregistrement doit relier l'échantillon physique au lot du fournisseur de boîtes, au schéma ou au lot de fabrication de la valve et à la configuration de la ligne évaluée. Cette traçabilité est plus utile qu'une moyenne approximative car elle permet à l'équipe de comparer des éléments comparables après une modification, une réclamation ou un second essai.
Pour la réception d'un lot ou la confirmation d'une configuration, suivez une procédure simple. Vérifiez que le boîtier et le godet de la vanne correspondent aux documents approuvés. Réglez et contrôlez le calibre selon la méthode convenue. Relevez les mesures aux emplacements requis et conservez les résultats individuels, et non seulement une moyenne. Comparez ensuite le résultat avec la valeur cible et avec les contrôles post-sertissage et fonctionnels pertinents de la procédure de ligne. Ce contrôle d'ouverture constitue un élément de preuve ; les contrôles associés fournissent le reste des informations nécessaires à la validation de la fermeture.
Pour une description plus détaillée du support d'emballage, examiner le processus de service d'emballage de Baixi Cans .
Les instructions techniques de sertissage identifient la courbure de la boîte, le métal de la coupelle de valve, le joint, le produit et le propulseur parmi les facteurs pouvant affecter la fermeture d'un aérosol. Une mesure d'ouverture différente peut être un signal important, mais elle n'en identifie pas la cause. La démarche rigoureuse consiste à comparer le boîtier, le godet de la soupape, la méthode de mesure, les données des composants et la configuration de la ligne avant d'effectuer un réglage isolé de l'outillage.
Commencez par isoler la configuration ayant généré la mesure, et non l'ensemble des articles de l'entrepôt par défaut. Si la canette et le gobelet concernés peuvent être identifiés par palette, bon de livraison ou fiche de ligne, conservez cet ensemble séparément pendant que les parties comparent les documents et les composants physiques. Si les enregistrements sont incomplets, n'étendez la période d'isolement que dans la mesure nécessaire pour combler le manque de preuves. Ceci garantit la traçabilité tout en évitant de supposer, à tort, qu'une seule mesure a déjà mis en évidence un défaut d'emballage.
Dans cet exemple, un acheteur et un conditionneur préparent une production de 120 000 aérosols en aluminium avec un système de valve de 25,4 mm. La commande est répartie en dix groupes de palettes et suit une configuration de démarrage approuvée. La ligne est prête à recevoir les commandes, mais le premier groupe de palettes doit passer le contrôle de réception convenu avant d'être intégré à la phase de test. Lorsqu'une mesure dérive, l'équipe doit comparer la boîte réelle, la coupelle de soupape, la méthode de mesure, le joint ou l'enregistrement du composant et la configuration de la ligne avant de modifier un réglage de sertissage.
Douze relevés effectués sur un même groupe de palettes indiquent une hauteur de contact moyenne supérieure de 0,18 mm à la valeur cible convenue. Le certificat de réception ne précise pas la méthode de mesure utilisée pour obtenir ce résultat. Cela soulève une question de configuration, et non une conclusion automatique quant à l'absence de fuite. La remplisseuse isole le groupe de palettes contenant 12 000 canettes, maintient les autres palettes séparées selon leur numéro de réception et interrompt uniquement la production de la combinaison canette-gobelet concernée.
Le fournisseur de boîtes, le fournisseur de vannes et l'opérateur de remplissage harmonisent ensuite le dessin de l'ouverture, le dessin de la coupelle, la référence de calibre et le dispositif de sertissage avant un essai de redémarrage contrôlé. La production ne reprend qu'après la documentation de la méthode de mesure convenue et des contrôles de fermeture associés pour la combinaison de composants prévue. Il s'agit d'un exemple composite, et non d'un cas spécifique à Baixi Cans ; ses valeurs ne définissent pas une tolérance acceptable pour un autre produit ou une autre ligne de production.
Un document de synthèse complet sur l'interface fournit à l'acheteur, au fournisseur de bidons, au fournisseur de vannes et au remplisseur un ensemble d'informations contrôlé pour une discussion technique. interface brief Il s'agit d'un ensemble contrôlé de détails concernant les composants, les mesures et les lignes, partagé par les parties concernées. Ce document doit inclure le matériau et la construction du conteneur ; la famille d'ouvertures confirmée ; le dessin et la révision du porte-vanne ; la hauteur de contact cible et la tolérance spécifiée ; la méthode de mesure indiquée ; et le contexte de la ligne, y compris les contrôles fonctionnels ou post-sertissage pertinents.
Baixi Cans peut utiliser cet emballage comme point de départ pour une discussion sur le conditionnement, plutôt que d'essayer de déduire une exigence technique à partir d'un seul chiffre. Il en résulte une discussion technique ciblée : les éléments comparables dès maintenant, les informations qui relèvent encore du fournisseur de vannes ou du remplisseur, et les contrôles à convenir avant un essai ou une mise sur le marché. Si votre équipe dispose des plans, des informations sur les échantillons et du contexte de la ligne de remplissage, Veuillez envoyer les détails de l'interface pour une revue d'emballage. .
Non – La valeur de 4,25 mm est une référence associée à un système d'ouverture d'aérosol en aluminium de 25,4 mm, et non une valeur universelle pour tous les aérosols. Avant toute utilisation, veuillez vérifier le matériau du récipient, le type d'ouverture, la norme ou le schéma applicable, la conception de la valve et la méthode de mesure. Un matériau, une combinaison de composants, une documentation régionale ou un schéma client différents peuvent modifier les exigences.
Non, le contrôle de l'ouverture est effectué lors de la mise en place, tandis que la hauteur de sertissage est mesurée après la fixation de la coupelle de la vanne. Le premier contrôle permet d'établir la référence de l'outillage ; le second concerne le résultat du sertissage. Il convient de les consigner comme des mesures distinctes et d'éviter de les comparer comme s'il s'agissait de valeurs interchangeables issues d'une même étape du processus.
Non, une mesure de hauteur de contact conforme permet de contrôler la compatibilité, mais ne remplace pas les contrôles de sertissage, les tests fonctionnels ni la validation spécifique au produit. Elle doit être interprétée en parallèle avec la documentation relative à l'aérosol et au godet, la méthode de mesure, les réglages de ligne et les contrôles de fermeture ou de performance applicables. Une seule mesure ne permet pas de garantir l'étanchéité, la compatibilité du contenu ni l'état de libération finale d'un aérosol fini.
Envoyez un dossier unique contenant des informations sur le matériau du contenant, la famille d'ouvertures, le schéma de la valve et du godet, les objectifs et tolérances, la méthode de mesure et le contexte de la ligne de remplissage. Joignez les révisions des boîtes et des godets, les enregistrements de lots disponibles et la question à résoudre (par exemple : compatibilité du devis, résultat d'un essai ou dérive constatée lors d'un test en ligne). Ainsi, la réponse restera liée à l'assemblage prévu et non à un numéro d'aérosol générique.
